2 in 1 SMT Tijdschriftlader 530 * 460 mm, PCB-vacuümlader Industrieel gebruik

SMT Automatische Vacuüm en Magazijn PCB Loader - 2in1 PCB Loader, 50*80-530*460mm PCB |INFITEK Board Handling Equipment

INFITEK VL-XL-TN dual-purpose PCB-lader is een bordverwerkingsapparatuur die wordt gebruikt in de SMT-productielijn.Deze 2in1 PCB-laadmachine kan worden gebruikt als Vaccum Type Loader voor bare board PCB's en Magazine Loader voor dubbelzijdige PCB's.Dit SMT-transportsysteem is speciaal ontworpen voor SMT-productielijnen die dubbelzijdig gemonteerde PCB's produceren.INFITEK VL-XL-TN SMT Automatische vacuüm- en magazijn-PCB-lader is het model dat is ontworpen voor XL-type PCB's en heeft een instelbare breedte die PCB's kan laden met afmetingen van 50 * 80 mm tot 530 * 460 mm maximale grootte.

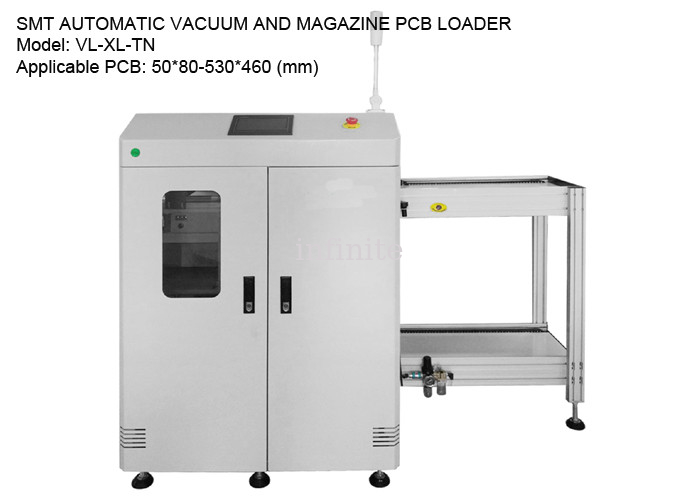

SMT AUTOMATISCHE VACUÜM EN MAGAZINE PCB-LADER
Model: VL-XL-TN
Toepasselijke PCB-maten: 50*80-530*460 (mm)
PCB Tijdschrift maat: 535*530*563 (mm)
Machineafmetingen: 2450*1250*1250 (mm)
Machinegewicht: Ca.320 kg.

Functies:

• Gebruikt speciale onderdelen van aluminiumlegering, begrijpt de toestand van de MAGAZINE-werking beter
• Het stabiele ontwerp van de integrale gietconstructie van het hefplatform heeft de stabiliteit van de apparatuur verbeterd
• Multifunctioneel elektrisch circuit en programmaontwerp, stabiele prestaties, zorgen voor een soepele invoerplaat PCB
• Het bovenste deel van de bak heeft 4 soorten PITCH-selectie, waarmee de stapafstand van de invoerplaat-PCB kan worden ingesteld
• De driekleurige LED-werkindicator wordt bestuurd door een 7-inch kleuren mens-machine-interface
• Uitgerust met een universeel positioneringsmechanisme voor de positionering van de zuigmond, en de absorptiebits kunnen worden aangepast aan de kenmerken van de printplaat
• Het bordgedeelte van de printplaat op de zuigplaat heeft de functie van optillen en losmaken.
• De materiaaldoos wordt overgedragen door de plastic strip van de vlakke plaat
• Instelbare drukplaat snelheidsregeling
• Driepuntspositionering en pneumatische klemming aan de boven- en onderkant zorgen ervoor dat de locatie van de doos nauwkeurig is
• Het drukplaatbeveiligingssysteem zorgt ervoor dat de printplaat niet beschadigd raakt en het procesverlies wordt verminderd
• De standaard SMEMA-communicatie-interface kan met andere automatiseringsapparaten worden verbonden



Bedieningsschema
