Automatische SMT-ladermachine 530 * 390 mm 2-in-1 PCB-lader

SMT Automatische Vacuüm en Magazijn PCB Loader - 2in1 PCB Loader, 50*80-530*390mm PCB |INFITEK Board Handling Equipment

De INFITEK VL-LL-TN SMT automatische vacuüm- en magazijn-PCB-lader is een dual-purpose bordverwerkingsapparatuur die geschikt is voor SMT-productielijnen die dubbelzijdige PCB's gebruiken.Deze PCB-lader kan worden gebruikt als een vacuümlader voor bare board-PCB's.En als het nodig is om een ​​printplaat te laden die al aan de bovenzijde is gemonteerd, kan de Magazine Loader worden gebruikt.INFITEK VL-LL-TN SMT Automatische vacuüm- en magazijn-PCB-laadmachine is ontworpen voor LL-type PCB's.Het kan worden gebruikt op printplaten met afmetingen van 50*80-530*390 mm.

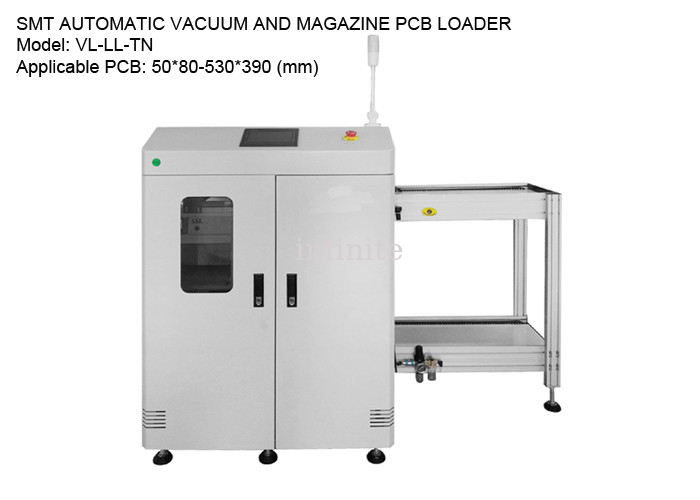

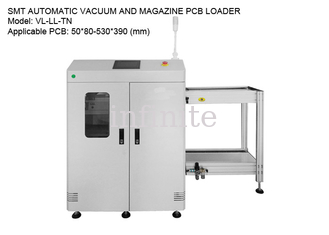

SMT AUTOMATISCHE VACUÜM EN MAGAZINE PCB-LADER
Model: VL-LL-TN
Toepasselijke PCB-maten: 50*80-530*390 (mm)
PCB Tijdschrift maat: 535*460*563 (mm)
Machineafmetingen: 2450*1110*1250 (mm)
Machinegewicht: Ca.280 kg.

Functies:

• Gebruikt speciale onderdelen van aluminiumlegering, begrijpt de toestand van de MAGAZINE-werking beter
• Het stabiele ontwerp van de integrale gietconstructie van het hefplatform heeft de stabiliteit van de apparatuur verbeterd
• Multifunctioneel elektrisch circuit en programmaontwerp, stabiele prestaties, zorgen voor een soepele invoerplaat PCB
• Het bovenste deel van de bak heeft 4 soorten PITCH-selectie, waarmee de stapafstand van de invoerplaat-PCB kan worden ingesteld
• De driekleurige LED-werkindicator wordt bestuurd door een 7-inch kleuren mens-machine-interface
• Uitgerust met een universeel positioneringsmechanisme voor de positionering van de zuigmond, en de absorptiebits kunnen worden aangepast aan de kenmerken van de printplaat
• Het bordgedeelte van de printplaat op de zuigplaat heeft de functie van optillen en losmaken.
• De materiaaldoos wordt overgedragen door de plastic strip van de vlakke plaat
• Instelbare drukplaat snelheidsregeling
• Driepuntspositionering en pneumatische klemming aan de boven- en onderkant zorgen ervoor dat de locatie van de doos nauwkeurig is
• Het drukplaatbeveiligingssysteem zorgt ervoor dat de printplaat niet beschadigd raakt en het procesverlies wordt verminderd
• De standaard SMEMA-communicatie-interface kan met andere automatiseringsapparaten worden verbonden



Bedieningsschema
