Automatische PCB-lader van aluminiumlegering 2 in 1 50 * 80 - 445 * 330 mm

SMT Automatische Vacuüm en Magazijn PCB Loader - 2in1 PCB Loader, 50*80-445*330mm PCB |INFITEK Board Handling Equipment

INFITEK VL-L-TN automatische vacuüm- en magazijn-PCB-lader is een 2-in-1 PCB-lader die wordt gebruikt in de SMT-productielijn.Deze board handling equipment is geschikt voor SMT-productielijnen die 2-zijdige PCB's gebruiken en dezelfde productielijn gebruiken voor processen aan de boven- en onderkant.De INFITEK VL-L-TN automatische vacuüm- en magazijn-PCB-laadmachine kan worden gebruikt als een PCB-vacuümlader en magazijnlader.Deze SMT-kaartverwerkingsapparatuur voor twee doeleinden is ontworpen voor gebruik met de kleinste tot L-type PCB-afmetingen variërend van 50 * 80 mm tot 445 * 330 mm.

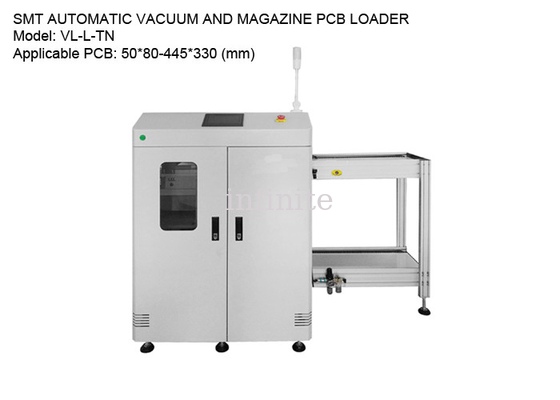

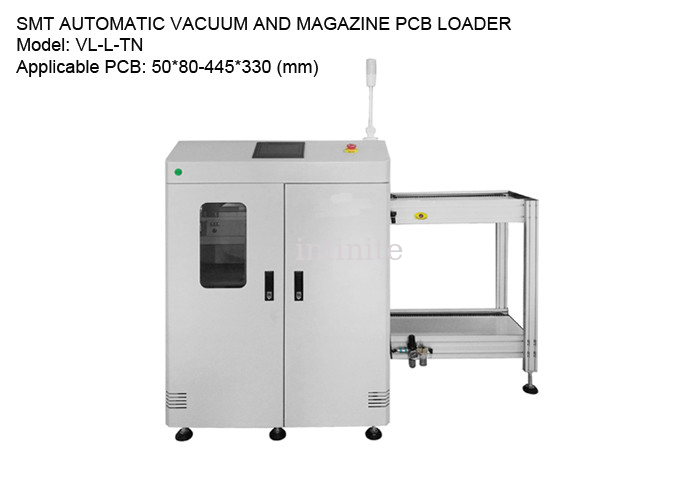

SMT AUTOMATISCHE VACUÜM EN MAGAZINE PCB-LADER

Model: VL-L-TN

Toepasselijke PCB-maten: 50*80-445*330 (mm)

PCB Tijdschrift maat: 460*400*563 (mm)

Machineafmetingen: 2220*945*1250 (mm)

Machinegewicht: Ca.240 kg.

Functies:

• Speciale instellingen van aluminiumlegeringen, begrijpen de staat van de werking van MAGAZINE beter
• Het stabiele ontwerp van de integrale gietconstructie van het hefplatform heeft de stabiliteit van de apparatuur verbeterd
• Multifunctioneel elektrisch circuit en programmaontwerp, stabiele prestaties, zorgen voor een soepele invoerplaat PCB
• Het bovenste deel van de bak heeft 4 soorten PITCH-selectie, waarmee de stapafstand van de invoerplaat-PCB kan worden ingesteld
• De driekleurige LED-werkindicator wordt bestuurd door een 7-inch kleuren mens-machine-interface
• Er wordt een universeel positioneringsmechanisme gebruikt voor de positionering van de zuigmond en de absorptiebits kunnen worden aangepast aan de kenmerken van de printplaat
• Het bordgedeelte van de printplaat op de zuigplaat heeft de functie van optillen en losmaken.
• De materiaaldoos wordt overgedragen door de plastic strip van de vlakke plaat
• Instelbare drukplaat snelheidsregeling
• Driepuntspositionering en pneumatische klemming aan de boven- en onderkant zorgen ervoor dat de locatie van de doos nauwkeurig is
• Het drukplaatbeveiligingssysteem zorgt ervoor dat de printplaat niet beschadigd raakt en het procesverlies wordt verminderd
• De standaard SMEMA-communicatie-interface kan met andere automatiseringsapparaten worden verbonden

Bedieningsschema
