Productdetails:
|
| Sollicitatie: | Twee doelen dienende PCB-Lader voor naakte raad en opgezette PCBs | Beschrijving: | PCB DESTACKER + TIJDSCHRIFTlader (PCB van M Type) |
|---|---|---|---|
| Toepasselijke PCB-Grootte: | 50*80-330*250 mm | Model: | Lc-m-TN |
| Functies: | Gewaarborgde duurzaamheid en lange levensduur | Merk: | INFITEK |
| Garantie: | 1 jaar | Betrouwbaarheid: | Industriële kwaliteit |
| Verpakking: | Houten doos | ||
| Hoog licht: | AC 220V SMT PCB-lader,SMT PCB-lader M-formaat |
||
PCB-ontstapelaar + magazijnlader - Dual Purpose SMT PCB-lader voor M-formaat PCB's |INFITEK Board Handling Equipment
INFITEK LC-M-TN PCB Destacker + Magazine Loader is een dual-purpose PCB-lader die wordt gebruikt in de SMT-productielijn.Deze board handling equipment kan gebruikt worden als PCB Destacker en Magazine Loader.LC-M-TN Ontstapelaar + Magazijnlader is ontworpen voor M-formaat PCB's met afmetingen van 50*80 mm tot 330*250 mm.
Als PCB Stacker - deze functie wordt gebruikt voor het laden van de kale printplaat in het volgende proces.
Als magazijnlader - deze functie wordt gebruikt voor het laden van een printplaat waarop aan de ene kant al SMD-componenten zijn gemonteerd en het is noodzakelijk om terug te keren naar het SMT-print- en montageproces aan de andere kant (2-zijdige montage-PCB).

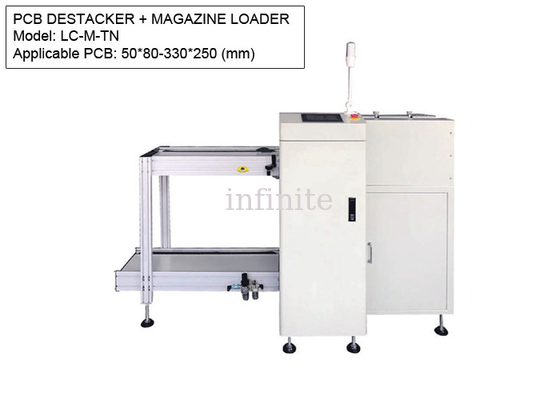

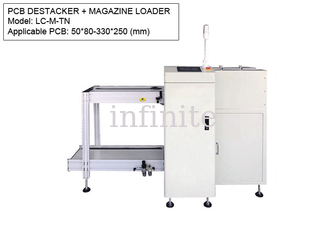

Machinenaam: PCB DESTACKER + MAGAZINE LOADER (DUAL PURPOSE PCB LOADER)
Model: LC-M-TN
PCB-formaat: M-type - 50 * 80-330 * 250 (mm)
PCB Tijdschrift Grootte: 355*320*563
Machineafmetingen: 1850*855*1250
Est.Machinegewicht: Ca.190 kg
Functies:
| TECHNISCHE PARAMETERS | |
| Beschrijving | Dit apparaat wordt gebruikt voor het automatisch laden van dubbelzijdige printplaten en transceiverboard (Dual-purpose PCB loader - kan functioneren als Bareboard PCB loader of als Magazine Loader. |
| Nr. tijdschrift | Bovenste transportband: 1 magazijn, onderste transportband: 2 magazijn |
| Indexerende toonhoogte | 10.20.30.40 mm of specificeer |
| Maximale printcapaciteit | 400 stuks (0,6 mm dikke printplaat) |
| Cyclustijd | ca.12 seconden of specificeer |
| Stroomvoorziening | AC1P110V/220V |
| Stroom | Maximaal 300 VA |
| Luchtdruk | 4-6bar,30ltr/min max |
| Transport hoogte | 900±20mm (of aangepast) |
| Transportrichting | Van links naar rechts of van rechts naar links |
